MESA 2.0. Анализатор спектра
Описание MESA 2.0. Анализатор спектра

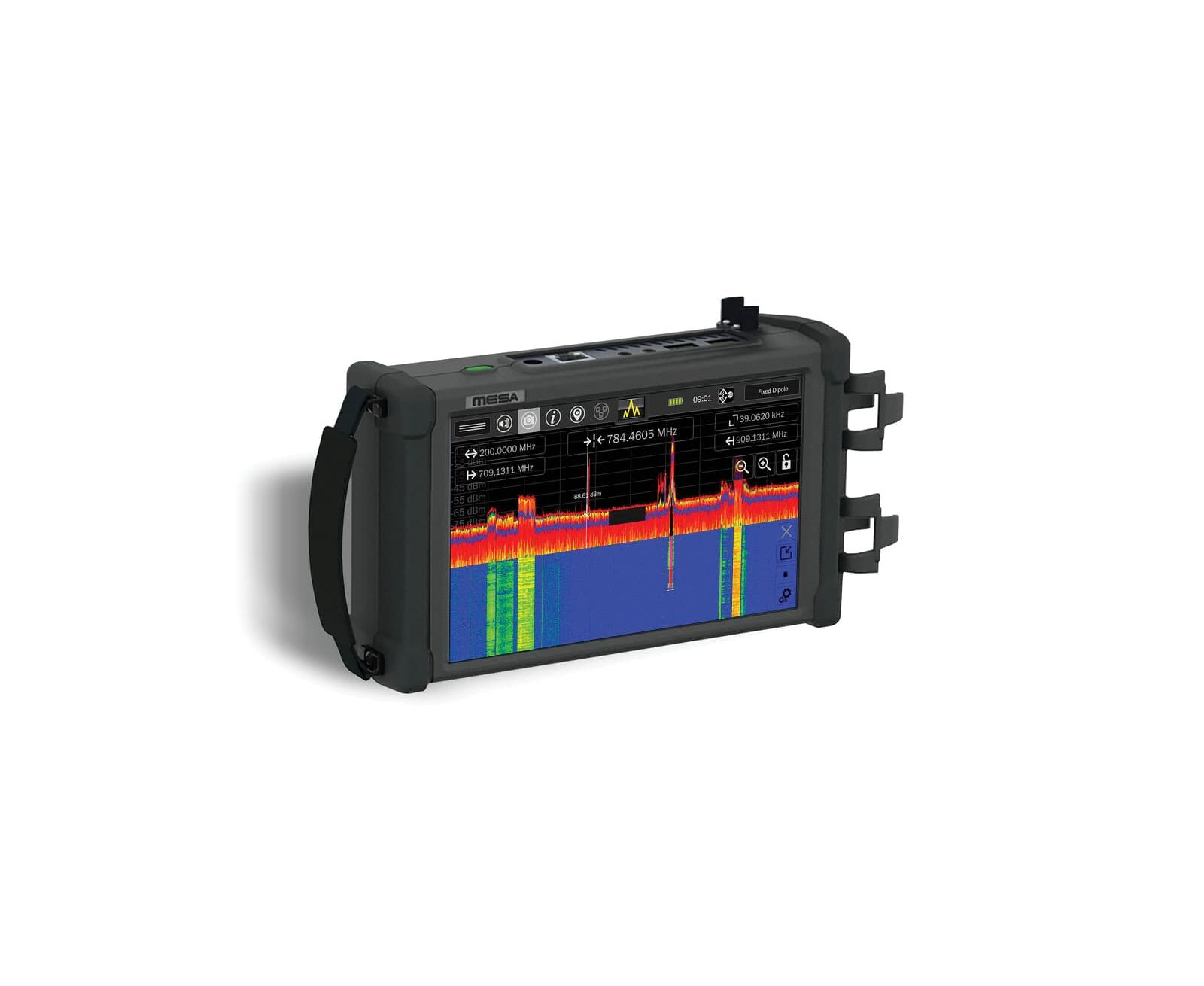

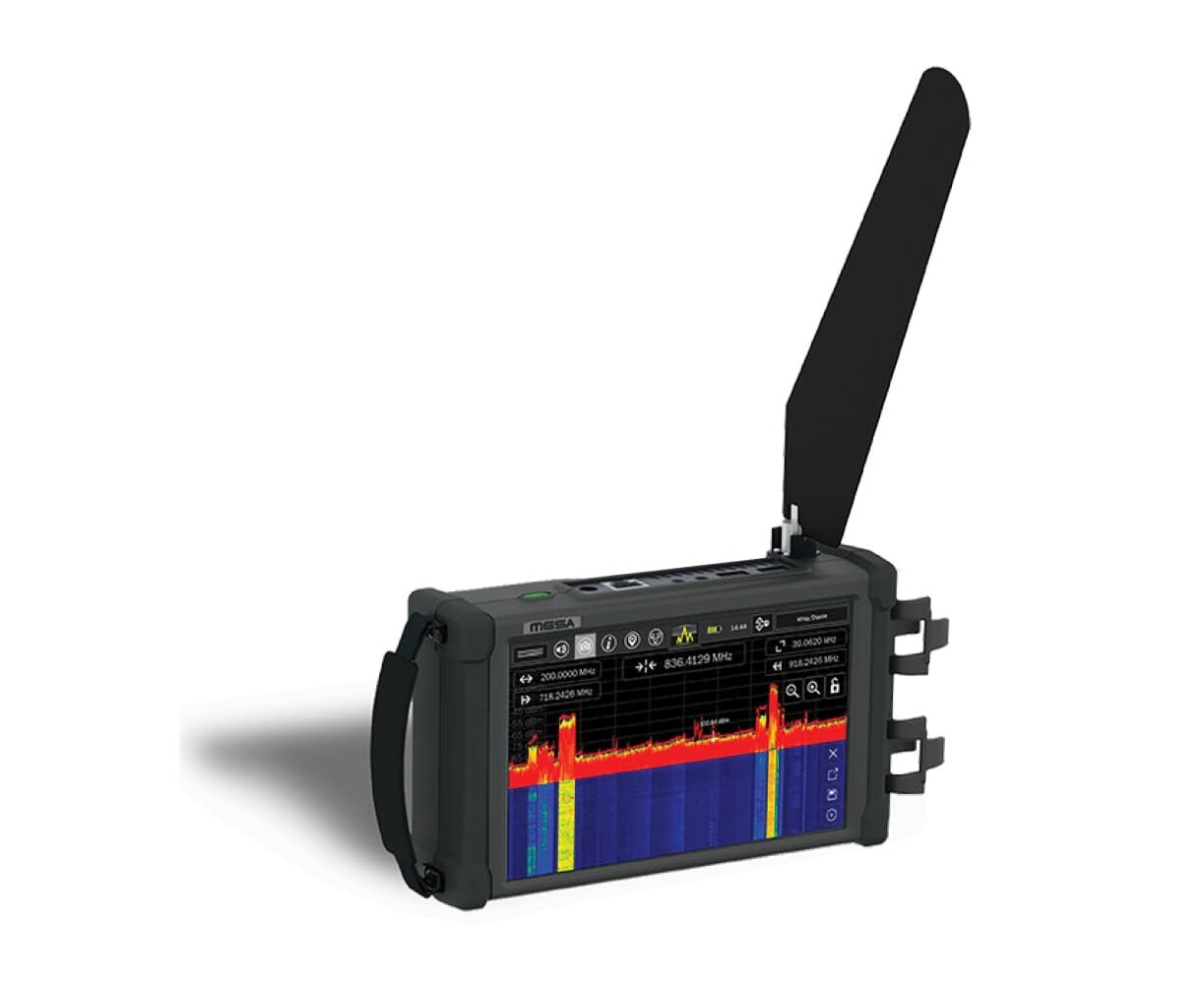

MESA™ 2.0 DELUXE – портативный анализатор радиочастотного спектра, который объединяет в себе функции многофункционального поискового прибора для проведения радиомониторинга по выявлению источников неизвестных радиосигналов, а также проведения исследований и разработок в области радиотехники, обслуживания телекоммуникационных площадок, разработки беспроводных технологий, поиска источников помех, ремонта теле- и радиоаппаратуры, образовательных целей, расследования случаев неправомерного использования радиочастотного спектра.
MESA™ 2.0 DELUXE имеет компактные размеры и лучшие тактико-технические характеристики в отрасли, что делает его недосягаемым для других анализаторов спектра. Прибор обеспечен специализированными запатентованными режимами поиска SmartBars™ и Cached Peak™, скоростью сканирования более 200 ГГц в секунду для локализации неизвестных сигналов в широком диапазоне частот с верхней границей до 12 ГГц, чего нет ни у одного из конкурентов.
Особенности
Эффективность. Подготовка к работе занимает считанные секунды, и вы сразу видите радиочастотный спектр с удобной навигацией по меню и управлением вашими пальцами. MESA™ 2.0 DELUXE автоматически определяет подключенные антенны и зонды и настраивается под их диапазон.
Удобство Использования. Емкостный сенсорный дисплей 7″ позволяет легко масштабировать изображение спектра и управлять прибором как обычным планшетным ПК. Быстрый доступ в меню к режимам Spectrum Analyzer, WiFi & Bluetooth®, Mobile Bands и SmartBars™ ускоряет работу.

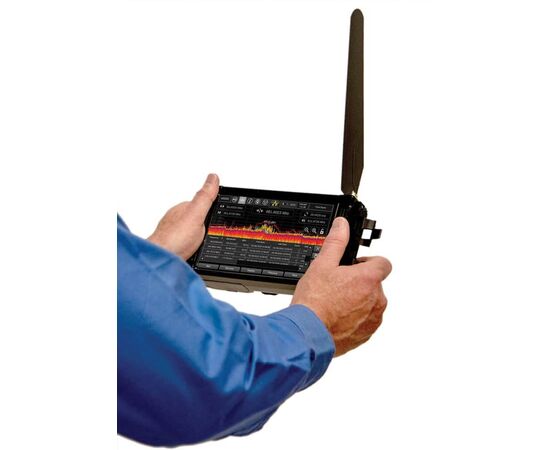

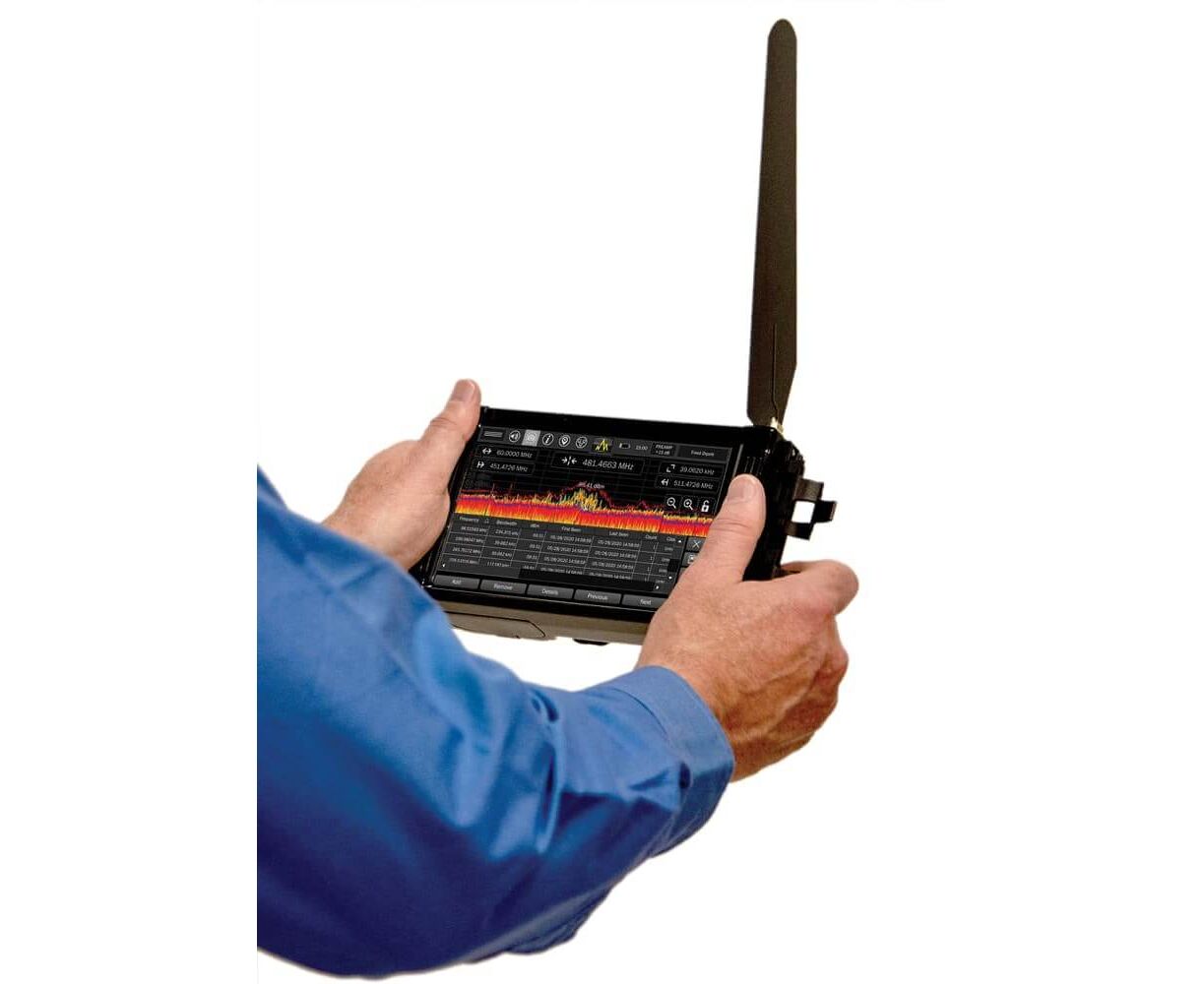

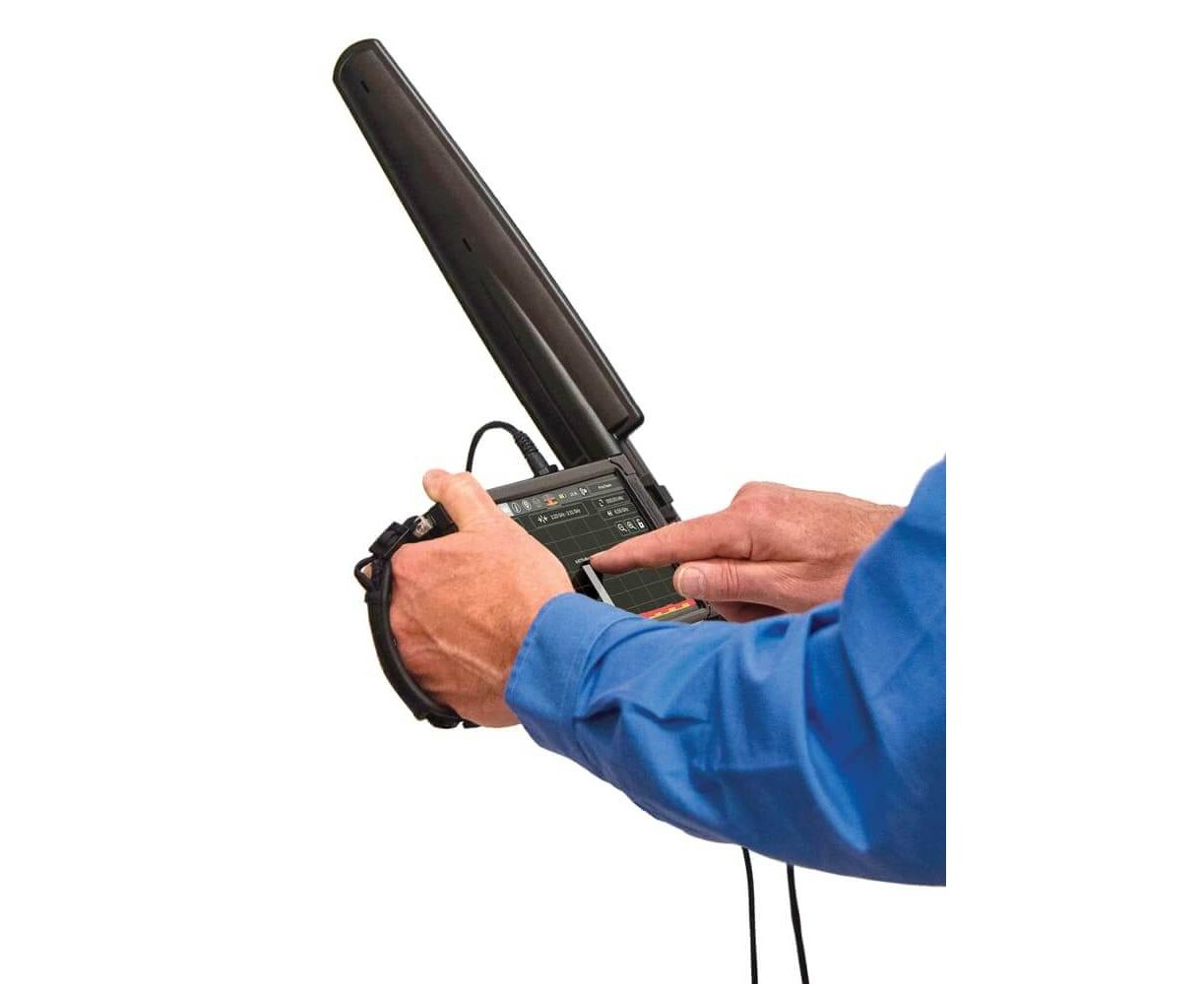

Портативность. Компактный размер MESA™ 2.0 DELUXE позволяет пользователю легко удерживать прибор в одной руке при проведении поиска. У MESA™ 2.0 DELUXE большой набор необходимых антенн и зондов для поиска.
Возможности
- MESA™ 2.0 DELUXE сканирует частотный диапазон с верхней границей 12 ГГц

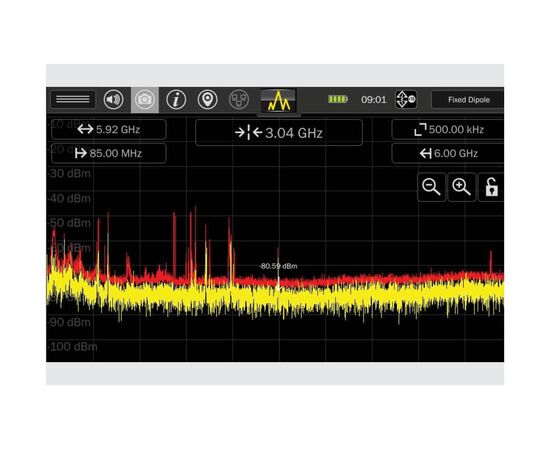

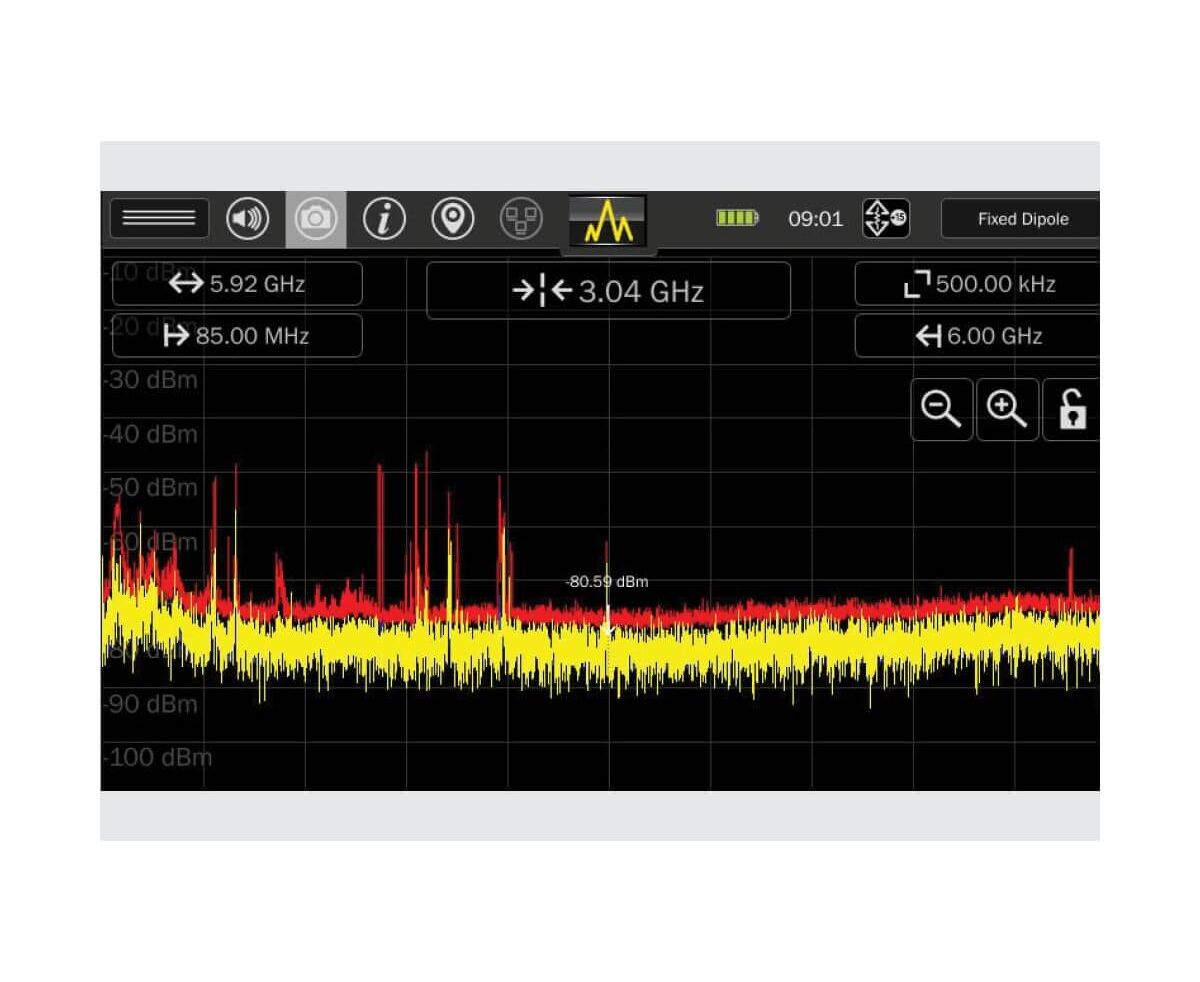

- Spectrum Analyzer – спектральный анализ отображает на экране весь частотный диапазон, начальную и конечную частоту, уровень сигнала в дБ, разрешающую способность полосы приема, центральную частоту. Доступны к работе: пороговый уровень, осциллограмма, масштабирование и многое другое.

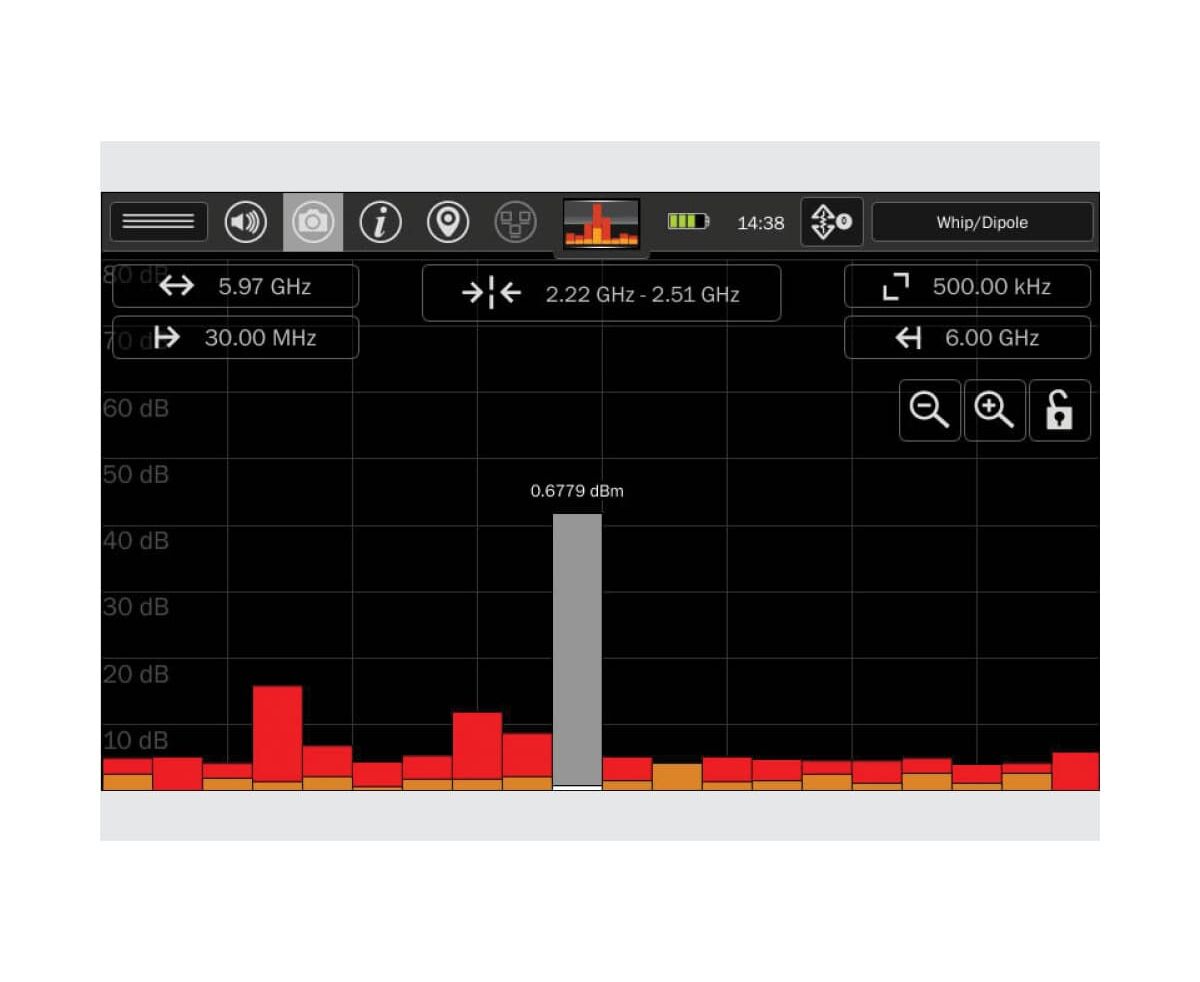

- SmartBars™ – эффективный способ в удобном графическом формате быстро и легко обнаружить и локализовать радиочастотные сигналы путем сравнения изменения их мощности относительно опорной спектрограммы, созданной вне проведения места поиска. Новые сигналы с более мощной энергетикой отображаются увеличенными шкалами.

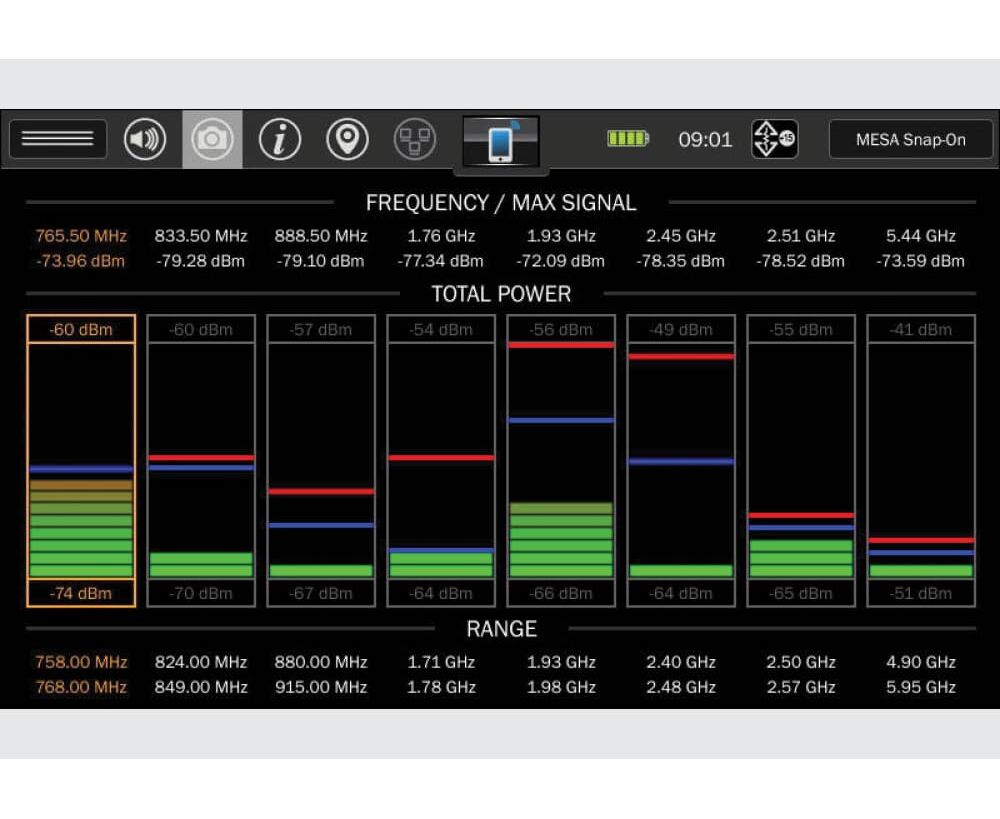

- Mobile Bands – анализ диапазонов мобильной связи позволяет быстро и легко контролировать уровни изменения мощности радиочастотных сигналов в стандартных диапазонах связи на одном экране (например, Wi-Fi, GSM, 3G, 4G и т.д.).
- Wi-Fi – режимы обнаружения и идентификации устройств Wi-Fi, включая точки доступа и их клиентов при условии достаточного времени накопления. Выводится идентификатор устройства (SSID), MAC-адрес, уровень сигнала и др. информация. В случае необходимости можно быстро перейти в режим анализа спектра на обнаруженном канале.
- Bluetooth – режим обнаружения и идентификации Bluetooth-устройств, которые находятся в несоединенном состоянии и оповещают о своем присутствии.
Технические данные
| Скорость сканирования | > 200 ГГц/с |
| Частотный диапазон | от 10 кГц до 12 ГГц |
| Полосы приема | от 0,038 кГц до 312,5 кГц в зависимости от выбранной полосы |
| Мгновенная полоса пропускания | 25 МГц |
| Средний уровень собственных шумов (DANL) | Полоса (RBW) 500 кГц с усилителем: -102 дБм |
| Аттенюатор | 0дБ 10дБ 20 дБ Авто |
| Усилитель | +15дБ. |
| Типы сигналов, которые обнаруживает прибор | РЧ Сигналы на силовых линиях 110/220В Акустические утечки Сигналы в ИК и видимом диапазоне Ультразвук |
| Динамический диапазон, свободный от паразитных составляющих (SFDR) | 81,6 дБ |
| Тип приемника | Преобразуемый супергетеродин (Swept-tuned Superheterodyne) |
| Демодуляторы | АМ/ЧМ с полосой: Авто, 200кГц, 20кГц, 5кГц |
| Входной разъем | QMA (ВЧ-вход) |
| ФУНКЦИОНАЛ | |
| Режимы работы | Спектральный анализ РЧ Режим “SmartBars ™” Обнаружение в диапазонах мобильной связи Режим Wi-Fi & Bluetooth |
| Тип оповещения | Визуальный Звуковой Тактильный |
| Отображение/управление | Экран 7 дюймов (18 см), емкостный, сенсорный, с регулируемой яркостью |

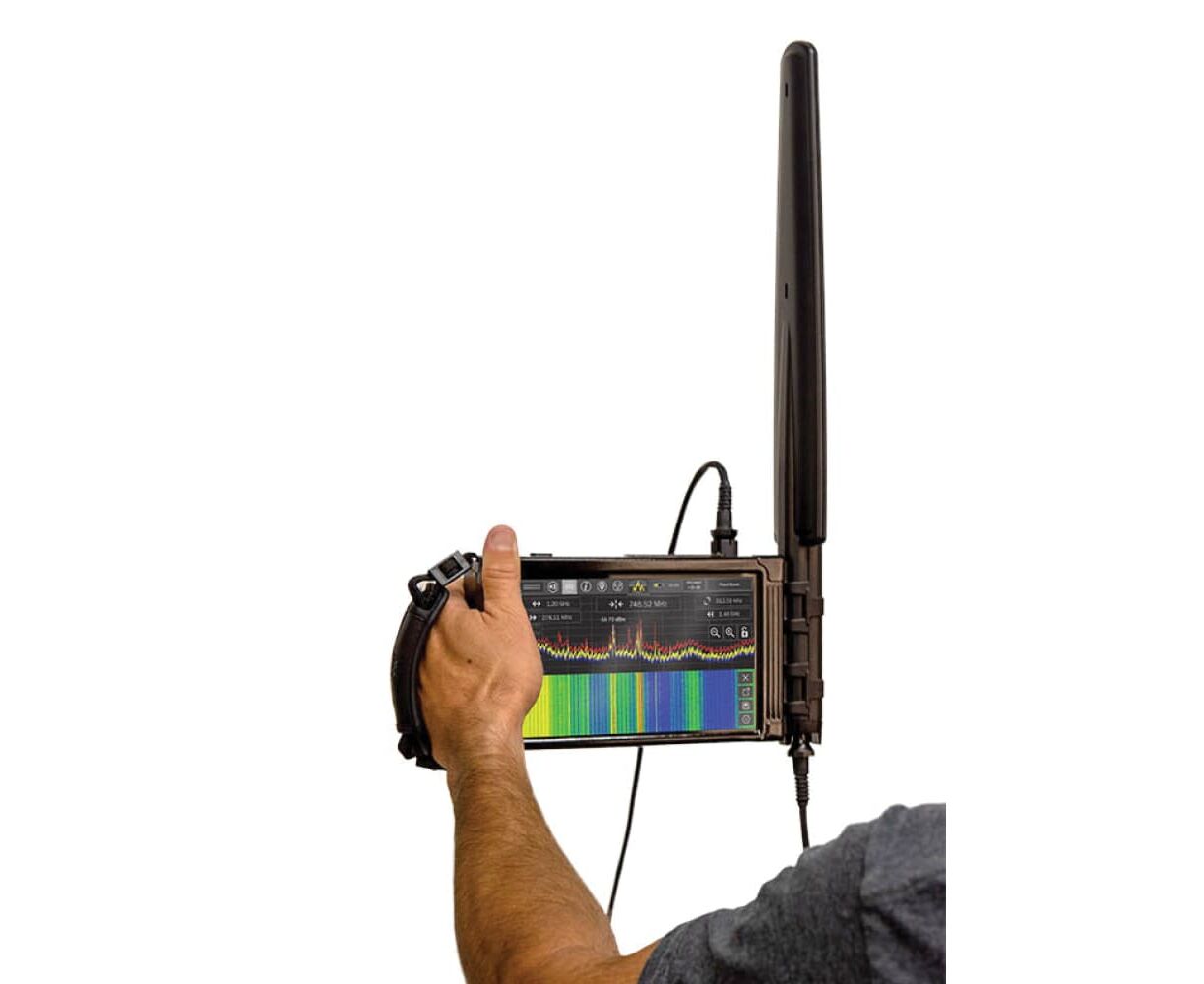

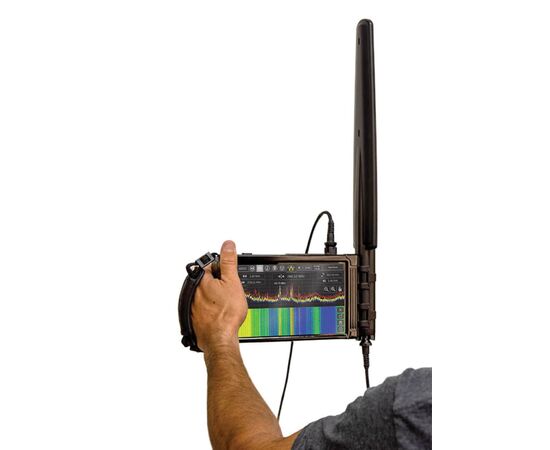

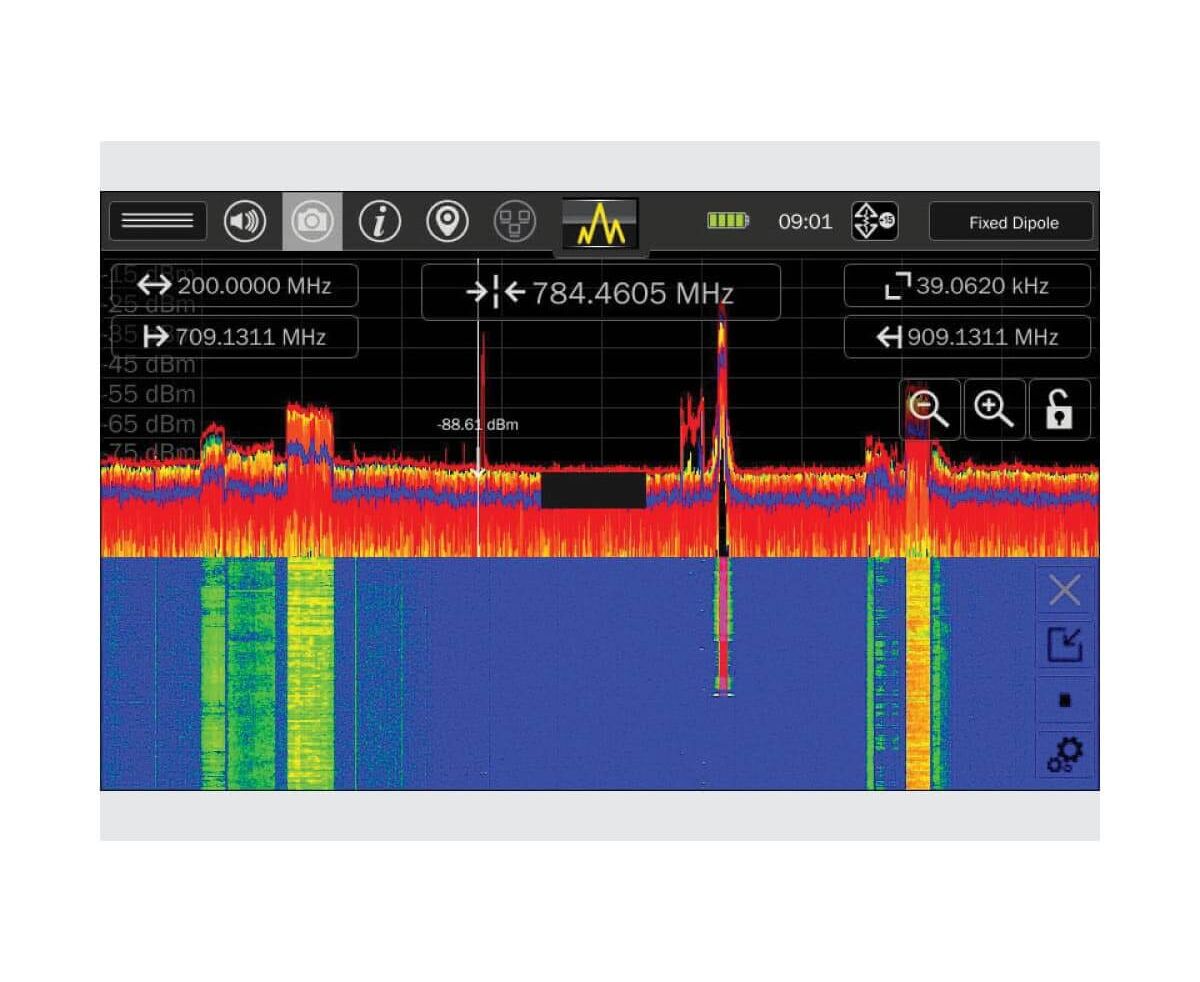

| Функции экрана | Масштабирование блокировка экрана диапазон частот частоты начальная / конечная разрешающая способность полосы приема центральная частота автоматическое распознавание антенны / зонда. Меню экрана отображает режимы: Спектральный анализ РЧ “SmartBars ™” “Cached Peak ™” Wi-Fi & Bluetooth “Водопад” “Послесвечение” RSSI Усредненная спектрограмма |
| Удаленный доступ | Ethernet-порт для удаленного доступа через VNC |

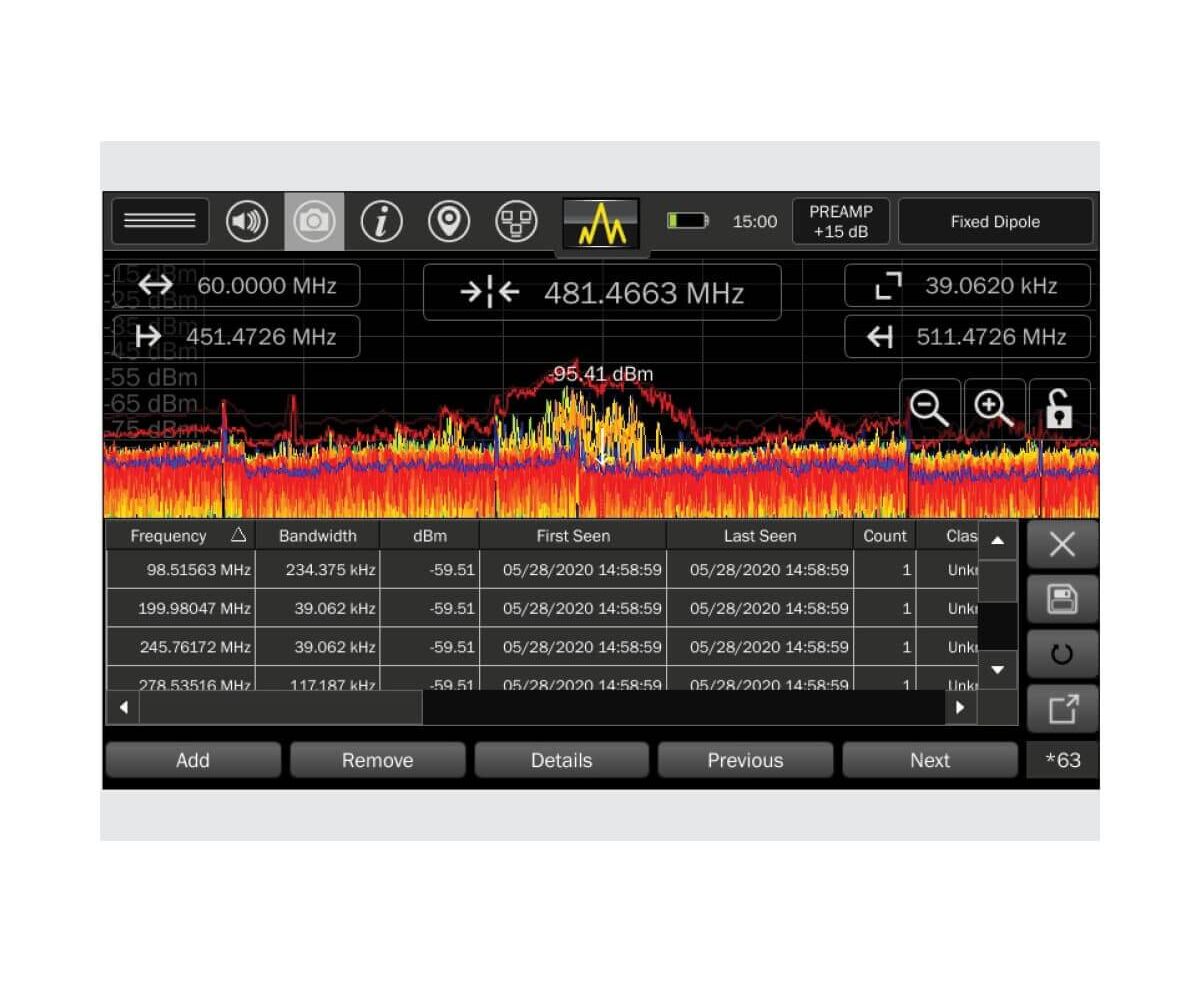

| Генерация списка сигналов | Автоматически или вручную, в зависимости от режима |
| Местонахождение | Съемный приемник GPS, принимает и сохраняет GPS данные |
| Аудио | Встроенный динамик и внешние наушники с регулировкой громкости. Микрофонный вход для зондов Acoustic Leakage и Audio Transformer |
| Порты передачи данных | 2 порта USB 2.0 Тип А, служат для: обновления ПО, сохранения и передачи файлов, зонда GPS. Гигабитный Ethernet-порт |
| ЭЛЕКТРОПИТАНИЕ | |
| Переменный ток | 100-240В, 50-60Гц, питание от литий-ионного аккумулятора (+ 1 шт. Резервный) |
| Продолжительность работы от одной батареи | ~ 3 часа (типичное) |
| Время зарядки одной батареи | ~ 2,5 часа (типичное), внешнее ЗУ включено в комплект Deluxe |
| ГАБАРИТЫ ПРИБОРА | |
| Габариты прибора: | 13 x 20 x 5 см. |
| Вес прибора с батареей: | 1,1 кг |
| Габариты кейса: | 16 x 38 x 47 см. |
| Вес кейса с прибором и аксессуарами | 6,8 кг |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура эксплуатации | от -10° до 53° C |
| Температура заряда батареи | от 5° до 37° C |
| Температура хранения | от -20° до 60° C |
Комплектация
- Антенна Whip
- Антенна Fixed Dipole
- Антенна VLF Loop
- Зонд MCP (Multi-Carrier Probe)
- Документация
- Гарантия
Частые вопросы
Можно ли управлять MESA 2.0 дистанционно?
MESA 2.0 оснащен портом Ethernet для удаленного доступа VNC, что позволяет пользователям управлять устройством дистанционно. Эта функция особенно полезна для операций, требующих удаленного мониторинга, или когда пользователю нужно управлять устройством из другого места, добавляя дополнительный уровень удобства и гибкости в эксплуатации.
Может ли MESA 2.0 обнаруживать неизвестные радиочастотные передачи?
Да, MESA 2.0 предназначен для обнаружения как известных, так и неизвестных радиочастотных передач. Он оснащен передовой технологией для обнаружения незаконных, мешающих или препятствующих сигналов, что делает его важным инструментом для защиты разведки, обнаружения прослушивания и расследования неправомерного использования спектра. Его способность обнаруживать неизвестные передачи помогает поддерживать безопасность и целостность эксплуатации в чувствительных средах.
Поставляется ли MESA 2.0 с системой автоматического распознавания антенны?
Да, MESA 2.0 включает систему автоматического распознавания антенны, которая автоматически идентифицирует и настраивает параметры для каждой подключенной антенны или зонда. Эта функция упрощает процесс смены антенн, экономя время и устраняя необходимость ручной настройки, тем самым повышая эффективность эксплуатации и гибкость в различных полевых условиях.
Имеет ли версия MESA 2.0 Deluxe функцию GPS?
Версия MESA 2.0 Deluxe включает USB-адаптер GPS, что позволяет устройству получать GPS-координаты для обнаруженных сигналов. Эта функция бесценна для полевых операций, поскольку она позволяет точно записывать местонахождение сигналов, помогая в тщательном исследовании и анализе радиочастотной среды.
Насколько портативен MESA 2.0?
MESA 2.0 разработан для портативности, является ручным, питается от батареи и оснащен 7-дюймовым сенсорным дисплеем. Его компактный и легкий дизайн делает его легким для переноски и использования в различных местах, идеально подходит для полевых операций, обследований на местах и анализа радиочастотных сигналов в дороге, обеспечивая гибкость и удобство в мобильных применениях.
Доступна ли демодуляция аудио на MESA 2.0?
MESA 2.0 поддерживает демодуляцию аудио в диапазонах AM/FM, имея встроенный динамик и внешний порт для наушников с регулируемой громкостью. Это позволяет пользователям прослушивать демодулированные сигналы непосредственно с устройства, предоставляя ценную информацию о природе обнаруженных сигналов и расширяя возможности анализа устройства.
Какие дополнительные аксессуары входят в комплект MESA 2.0 Deluxe?
Версия Deluxe MESA 2.0 включает дополнительные аксессуары, такие как 12-GHz преобразователь частоты вниз (понижающий конвертер), направленная антенна-флажок, локатор, датчик видимого света/ИК, ультразвук, аудиотрансформатор, датчик акустической утечки, GPS-адаптер и внешнее зарядное устройство. Эти аксессуары расширяют возможности устройства, предлагая более комплексное решение для обнаружения и анализа радиочастот.
Какие режимы сканирования доступны в MESA 2.0?
MESA 2.0 имеет несколько режимов сканирования, включая спектральный анализ, I/Q запись, SmartBars, WiFi, Bluetooth и мобильные диапазоны. Каждый режим выполняет определенную функцию, от отображения подробных данных о частоте до обнаружения и определения местоположения устройств WiFi и Bluetooth, что делает устройство очень универсальным в обнаружении и анализе радиочастотных сигналов. Эти режимы расширяют возможности пользователя по проведению комплексной оценки радиочастотной среды.
Каков диапазон частот анализатора спектра MESA 2.0 Mobility Enhanced?
MESA 2.0 охватывает диапазон частот до 6 ГГц, который можно расширить до 12 ГГц с помощью антенны понижающего конвертера. Этот широкий диапазон позволяет обнаруживать широкий спектр радиочастотных сигналов, что делает его подходящим для различных применений в обнаружении и анализе радиочастот. Возможность расширения диапазона частот повышает его универсальность и применение в более специализированных задачах.
Какие типы оповещений предоставляет MESA 2.0?
MESA 2.0 может оповещать пользователей с помощью аудио, визуальных или тактильных оповещений, когда сила обнаруженного сигнала превышает определенный порог. Эти оповещения позволяют своевременно обнаруживать и реагировать на потенциальные угрозы или аномалии, повышая полезность устройства в системах безопасности и наблюдения.
