iProtect 1240. Микроволновый детектор миллиметрового диапазона

Да, с технической и правовой точки зрения iProtect 1240 можно использовать в Украине. Прибор является пассивным детектором радиосигналов, который выполняет только прием и индикацию сигналов. Не имеет функций перехвата трафика или глушения, поэтому не создает радиопомех и не требует отдельной лицензии на использование радиочастот. Ограничений на использование такого типа оборудования для пассивного радиомониторинга нет, поскольку прибор не излучает радиосигналы и не вмешивается в работу сетей, а лишь принимает и анализирует их.

С технической и правовой точки зрения это аналогично использованию спектроанализатора или RF-сканера в режиме приема. Ограничения могут возникать лишь в случаях специального применения (например, на режимных объектах или в деятельности, регулируемой отдельными нормами безопасности), но для гражданского использования таких запретов нет.

iProtect 1240 - это специализированный инструмент для обнаружения mmWave-сигналов и 5G-угроз, который дополняет классический набор детекторов (как iProtect 1205), не заменяя их во всех сценариях.
Расширенный частотный диапазон до 9-44 GHz - основная инновация. Это позволяет обнаруживать 5G mmWave-устройства и другие микроволновые передатчики, которые вне диапазона стандартных детекторов (например, 50 MHz-8 GHz у 1205).
Ориентация на 5G mmWave-сигналы - устройство специально позиционируется для обнаружения передатчиков в n257/n258/n260/n261 диапазонах (5G New Radio), что важно для современных угроз, связанных с передачей аудио/видео через 5G mmWave.

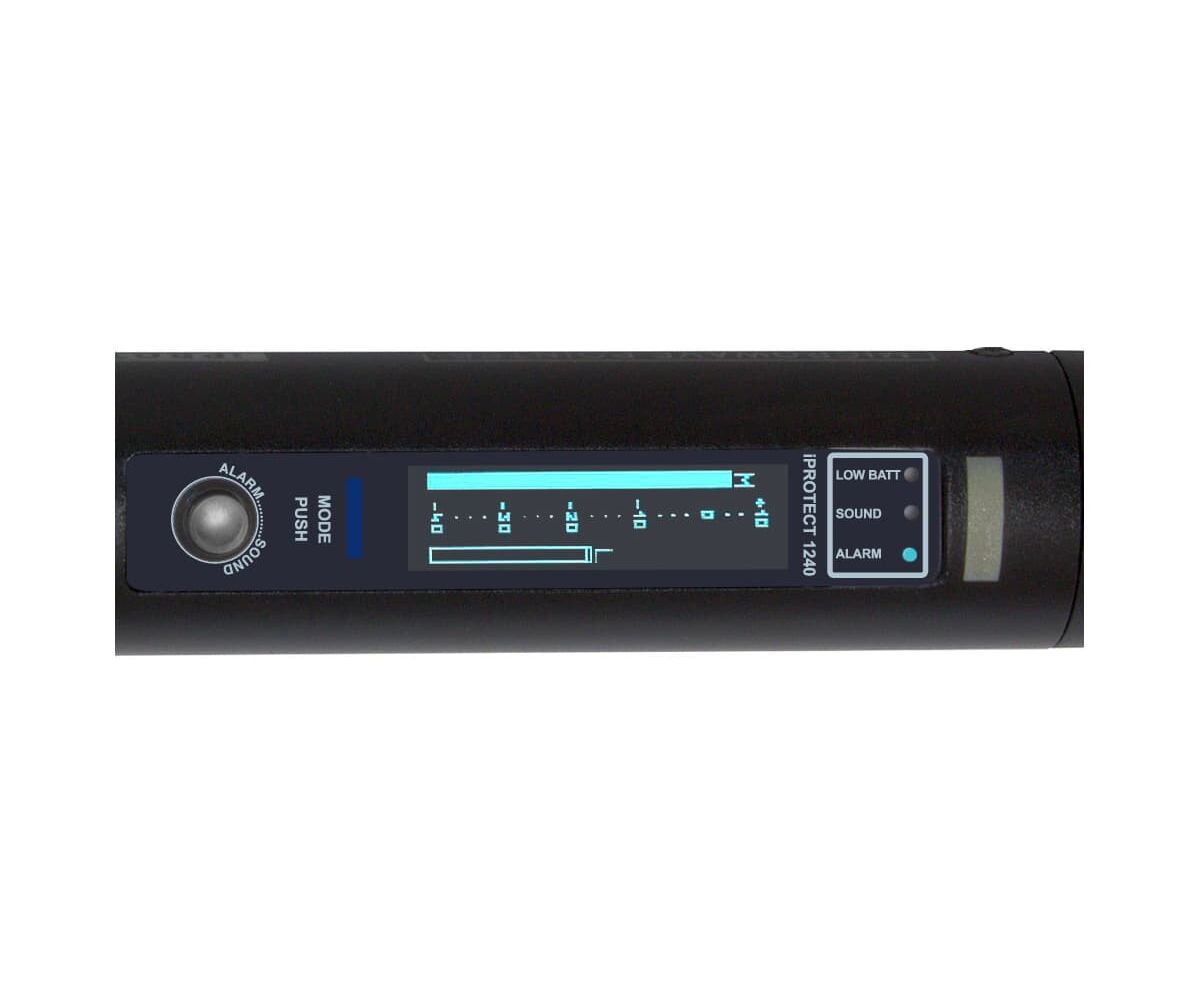

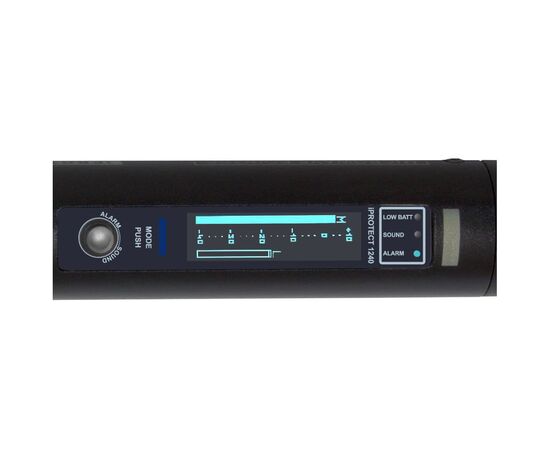

Повышенная чувствительность и специализированные шкалы - у 1240 заявлена чувствительность −40 dBm и двухуровневая шкала: Modulation Level для высокочувствительного обнаружения на расстоянии и RF Level для точного локализовывания.
OLED-дисплей 128×32 вместо простого барграфа - дает больше информации визуально (шкалы, индикаторы режимов).
Встроенная направленная антенна с углом 30° - улучшает локализацию источника в mmWave-диапазоне.
Режими работы обновлены - Silent (визуально), ALARM (аудио + визуал), SOUND (воспроизведение амплитудной компоненты) - расширенные возможности для анализа сигнала.
Сохранена портативность и питание от 1×AA - 1240 сохраняет удобство полевого использования (время работы 10-20 часов), но добавляет функционал для современных частот.

В iProtect 1240 отсутствует ручная регулировка чувствительности в классическом понимании (потенциометр, меню настроек и т.д.). Принцип работы чувствительности. Чувствительность прибора определяется его аппаратной архитектурой и реализуется через два независимых индикатора уровня: Modulation Level (шкала "M") - повышенная чувствительность, предназначена для обнаружения сигналов на большем расстоянии. RF Level (шкала "L") - более низкая чувствительность, используется для точной локализации источника излучения. Таким образом, изменение "чувствительности" фактически осуществляется не настройкой усиления, а выбором способа интерпретации показателей. Доступные режимы работы. Кнопкой MODE переключаются режимы: Silent - только визуальная индикация. ALARM - звуковой сигнал при росте RF-уровня. SOUND - воспроизведение амплитудной составляющей сигнала. Эти режимы не меняют аппаратную чувствительность, а лишь меняют способ индикации. Практическое регулирование эффективной чувствительности. Оператор может влиять на эффективность обнаружения путем: изменения дистанции до объекта (рабочий диапазон примерно 0,3-3 м); ориентации встроенной антенны (диаграмма направленности ~30°); сканирования пространства с разных углов; контроля взаимной ориентации антенна-передатчик. iProtect 1240 имеет фиксированную заводскую чувствительность в пределах 9-44 ГГц. Ручная настройка уровня усиления не предусмотрена. Регулировка осуществляется исключительно методикой поиска и интерпретацией шкал "M" и "L".

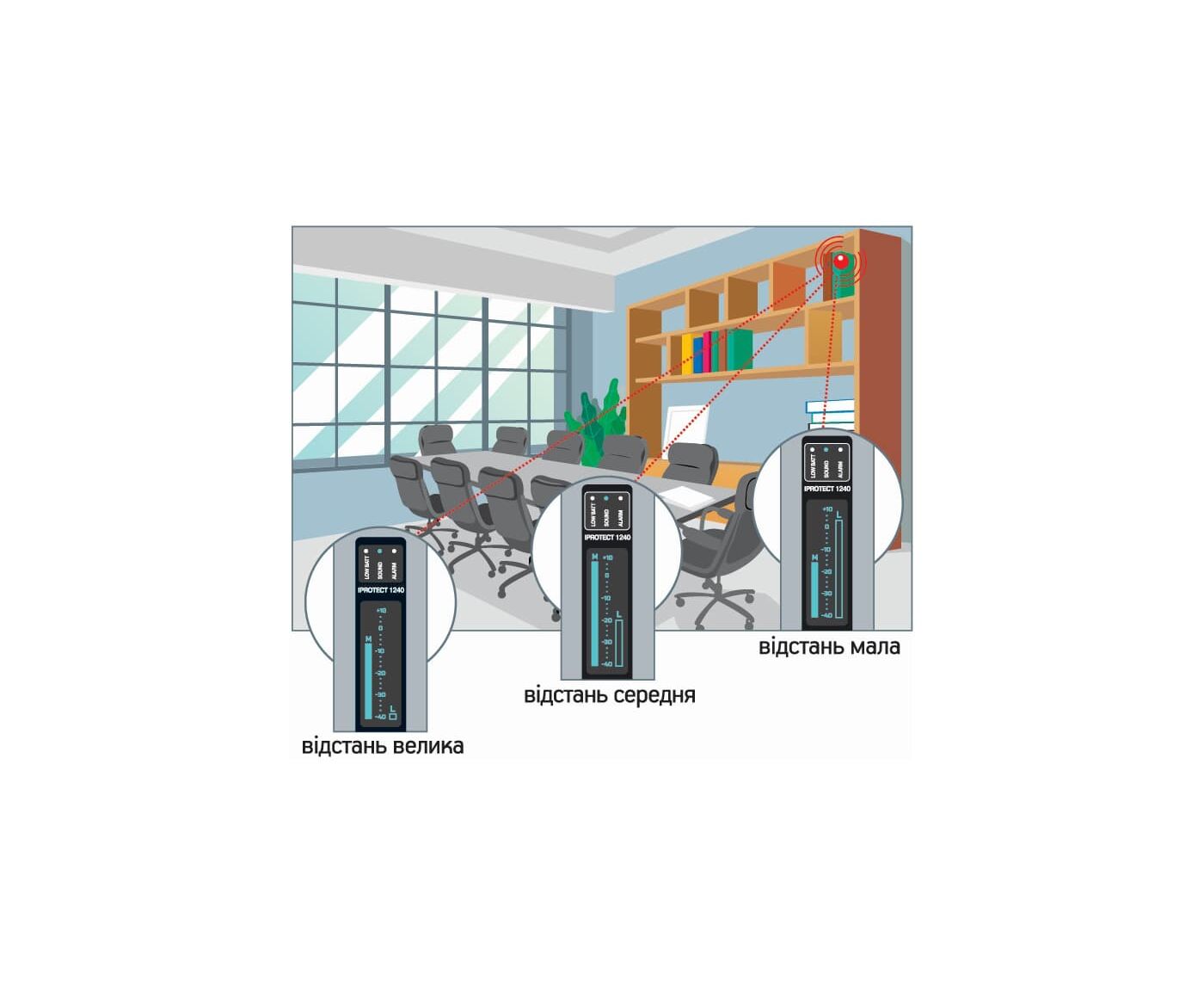

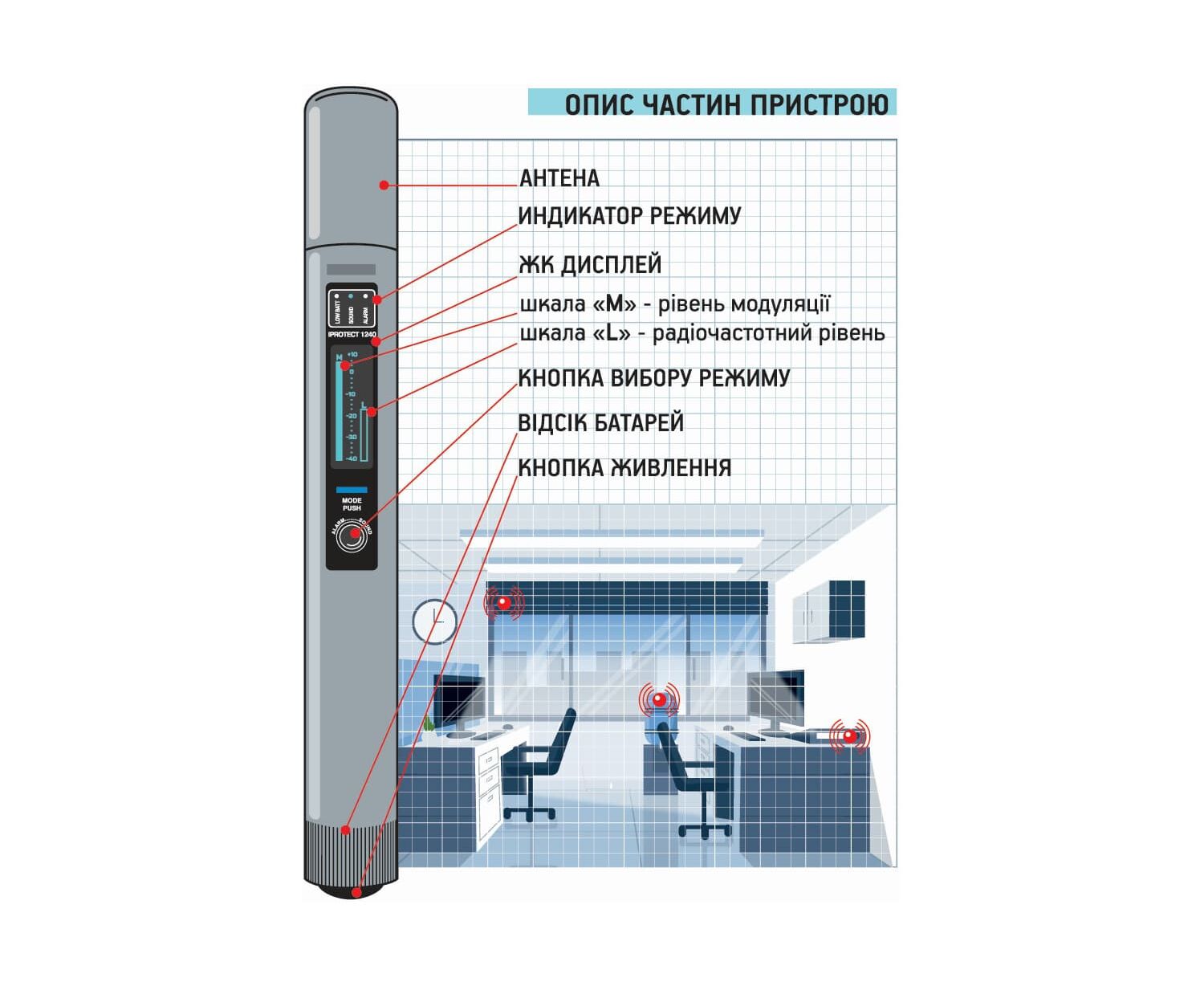

iProtect 1240 обеспечивает локализацию источника излучения путем сочетания направленной антенны, двойной шкалы уровней и поэтапного приближения к передатчику. Направленная антенна (≈30°). Прибор оснащен встроенной антенной с диаграммой направленности около 30°. Это позволяет: сканировать пространство в определенном направлении; определять сектор, в котором уровень сигнала максимальный; постепенно сужать зону поиска. Изменение положения и поворот прибора непосредственно влияют на уровень принятого сигнала, что позволяет определить направление на источник. Двойная шкала индикации. "M" - Modulation Level. Высокочувствительная шкала для первичного обнаружения на большем расстоянии. Используется для: поиска зоны наличия сигнала; контроля слабых или удаленных источников. "L" - RF Level. Менее чувствительная, но более точная шкала. Используется для: точного определения местоположения; финального приближения к передатчику; минимизации влияния паразитных отражений. Поэтапная методика локализации: Первичное сканирование помещения. Обнаружение зоны повышенного уровня по шкале "M". Переход к точному позиционированию по шкале "L". Медленное приближение к объекту с одновременным контролем индикации. Физический осмотр и разборка подозрительного объекта. Ожидаемая дистанция обнаружения составляет примерно 0,3-3 м в зависимости от мощности передатчика и взаимной ориентации антенн. Аудиорежимы как вспомогательный инструмент. ALARM - подает тональный сигнал при росте RF-уровня. SOUND - воспроизводит амплитудную составляющую сигнала, что позволяет опытному оператору дополнительно оценить характер источника. Важная особенность миллиметрового диапазона. Сигналы 9-44 ГГц имеют ограниченную проникающую способность через стены. Поэтому: источник обычно находится в пределах прямой видимости; возможен поиск через окна или внешние стены; отражения сигнала могут создавать локальные пики, что требует проверки с разных позиций. iProtect 1240 локализует источник сигнала за счет направленной антенны, двух уровней индикации и методики постепенного приближения. Прибор позволяет перейти от обнаружения зоны излучения к точной физической локализации передатчика в миллиметровом диапазоне 9-44 ГГц.

В iProtect 1240 предусмотрено три режима работы, которые переключаются кнопкой MODE. Режимы меняют способ индикации сигнала, но не влияют на аппаратную чувствительность прибора. Silent (беззвучный режим). Только визуальная индикация на дисплеї. Отображаются шкалы Modulation Level ("M") и RF Level ("L"). Предназначен для скрытого поиска без звуковой демаскировки. Рекомендован для работы в условиях, где нежелателен аудиосигнал. ALARM. Визуальная индикация + звуковой тональный сигнал. Звук активируется при росте уровня RF. Позволяет оператору контролировать изменение сигнала без постоянного визуального наблюдения за дисплеем. Целесообразен при проверке труднодоступных зон (потолок, вентиляция, мебель). SOUND. Визуальная индикация + воспроизведение амплитудной составляющей сигнала. Дает возможность опытному оператору оценить характер сигнала по его звуковому паттерну. Используется для дополнительного анализа типа передатчика. iProtect 1240 поддерживает режимы: Silent, ALARM, SOUND. Все режимы работают в частотном диапазоне 9-44 ГГц и отличаются исключительно способом индикации обнаруженного сигнала.

iProtect 1240 предназначен для обнаружения радиочастотных сигналов в миллиметровом диапазоне 9-44 ГГц независимо от типа модуляции или переданной информации. Типы обнаруживаемых сигналов: Сигналы 5G mmWave. Передатчики, работающие в миллиметровых диапазонах 5G. Мобильные устройства, которые передают аудио или видео через 5G mmWave. Точки доступа 5G mmWave. Высокочастотные микроволновые передатчики. Радиопередатчики, работающие выше 9 ГГц. Устройства с собственными (проприетарными) протоколами, не связанными с 5G. Беспроводные системы передачи данных в сверхвысокочастотном диапазоне. Устройства негласного получения информации. Скрытые микрофоны с передачей в диапазоне 9-44 ГГц. Беспроводные миникамеры с миллиметровым передатчиком. Другие микроволновые закладные устройства. Особенности детекции. Обнаружение происходит независимо от типа модуляции (цифровая, аналоговая и т.д.). Индикация базируется на уровне RF-сигнала и амплитудной составляющей. Сигналы ниже 9 ГГц не детектируются. iProtect 1240 ориентирован на обнаружение любых источников радиоизлучения в сверхвысокочастотном (миллиметровом) диапазоне, включая 5G mmWave и другие микроволновые передатчики, недоступные для стандартных детекторoв до 6-12 ГГц.

iProtect 1240 принципиально отличается от стандартных радиочастотних детекторов расширенным частотным покрытием и специализацией на миллиметровом диапазоне. Частотный диапазон. Стандартные RF-детекторы: Типичное покрытие: до 6 ГГц или 12 ГГц. Ориентированы на GSM, Wi-Fi, Bluetooth, классические аналоговые и цифровые передатчики. iProtect 1240: Рабочий диапазон: 9-44 ГГц. Предназначен для обнаружения сигналов, находящихся выше предела стандартных приборов. Игнорирует сигналы ниже 9 ГГц, что уменьшает количество паразитных срабатываний. Ориентация на 5G mmWave: Стандартные детекторы не способны контролировать большинство миллиметровых 5G-диапазонов. iProtect 1240 позволяет обнаруживать: передатчики 5G mmWave, высокочастотные точки доступа, микроволновые закладные устройства с проприетарными протоколами. Функциональная роль в профессиональном комплекте. Стандартные детекторы выполняют основную проверку в нижних и средних диапазонах. iProtect 1240 выступает как расширитель диапазона (range expander), дополняя комплект проверки покрытием до 44 ГГц. Прибор не заменяет классический широкополосный детектор, а работает вместе с ним. Конструктивные особенности. Направленная антенна (~30°) для локализации источника. Двойная шкала индикации (Modulation Level и RF Level). Три режимы индикации: Silent, ALARM, SOUND. Компактный корпус из дюралюминия. Питание от одной батареи AA. Стоимость и простота. По сравнению с профессиональными анализаторами спектра, работающими в диапазоне до 40+ ГГц: значительно более низкая стоимость, упрощенное управление, отсутствие сложных настроек. Главное отличие iProtect 1240 заключается в способности контролировать миллиметровый диапазон 9-44 ГГц, недоступный для стандартных RF-детекторов. Это специализированный инструмент для профессиональных проверок, расширяющий возможности классического оборудования в сфере обнаружения современных высокочастотных передатчиков.

iProtect 1240 работает в одном широком диапазоне 9-44 ГГц, который является специализированной сверхвысокочастотной полосой, что отличает его от многодиапазонных индикаторов поля более низких частот.

Устройство работает от 1 батареи AA (LR06) и обеспечивает от 10 до 20 часов автономной работы.

Размеры прибора составляют 172 × 19 мм.

Прибор работает от батареи типа АА (LR06), поэтому не требует зарядки от сети — достаточно просто заменить элемент питания.
